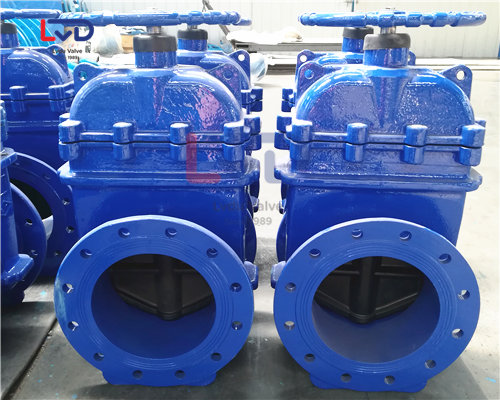

閘閥由于其具有流體阻力小、啟閉力矩小、結構長度短、介質流向不受限制等優點，使其作為管路控制部件，廣泛使用于工業、民用、交通運輸、城市建設等部門。閘閥通常分為明桿閘閥和暗桿閘閥，明桿閘閥可從外表判斷出是否開關，非常直觀，但它所需安裝空間大，總體結構復雜，成本高；而暗桿閘閥所需安裝空間小，重量輕，成本較低，但它從外表上看不出閘閥是否開、關，所以這就制約了暗桿閘閥的推廣和使用，使其無法完全取代明桿閘閥。同時，常規的暗桿閘閥均無開關限制，任何人都可隨意開關，既降低了管路的安全性，又提高了管路的維護成本。

帶開關指示和鎖定功能暗桿閘閥結構簡單、能從外表即可明確指示并查看閥門的開關狀態，同時又能防止他人任意開關以保證管路安全性，極大降低了管路維護成本。帶開關指示和鎖定的暗桿閘閥，包括具有閥腔的閥體，該閥腔內設有用于隔斷所述閥腔的閘板；閥體上部設有密封連接的閥蓋，該閥蓋內設有轉動密封安裝的閥桿，且該閥桿一端螺紋連接閘板、另一端伸出閥蓋外露，在閥桿的外露端設有傳動連接的手輪，閥桿外露端外套設有指示罩，該指示罩安裝在閥蓋上部；指示罩兩側分別設有沿上、下延伸的長槽孔，并在其中一個長槽孔內安裝有限位板，該限位板上設有上、下分布的上鎖孔和下鎖孔；指示罩內設有螺紋連接在閥桿上的定位螺母，該定位螺母兩側分別設有指針和活動鎖孔；活動鎖孔與其中一個長槽孔內的限位板上的上鎖孔或下鎖孔相對應，指針外露設置在另一個長槽孔內。長槽孔為長方形槽孔或長圓形槽孔。閥桿在閥蓋內的轉動密封安裝結構是在閥桿與閥蓋之間設有雙重”0”型密封圈和緊圈。閥桿外露端與手輪的傳動連接為方軸與方孔的傳動連接，該方軸端部還連接有標牌和鎖緊螺母。閥蓋與閥體之間設有密封墊片。

在暗桿閘閥上增設了帶開關指示及鎖定功能的結構，該結構主要是由指示罩、定位螺母、指針和限位板等構成，通過閥桿轉動以帶動定位螺母上的指針作上、下移動，從而明確閥門的開、關狀態，解決了現有暗桿閘閥無法從外表看出是否開、關的問題。同時，當閥門處于全開或全關狀態時，定位螺母上的活動鎖孔還能分別與安裝在指示罩上的限位板的上鎖孔或下鎖孔相對應，并通過掛鎖實現鎖定，防止他人任意開關，保證了管路的安全性，降低了管路的維護成本。
