蝶閥是一種結構簡單的調節閥，閥板圍繞閥軸旋轉來達到開啟與關閉的一種閥，在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的閥板，在閥體內繞其自身的軸線旋轉，從而達到啟閉或調節的目的。

閥門使用的過程中，經常出現如下問題:

1、蝶閥一般通過蝸輪驅動機構控制閥板的打開和關閉，但是經常出現蝸桿“抱死”的問題，造成驅動機構失靈。經研宄發現，其主要原因是，為了方便加工容納蝸桿的圓孔，該圓孔的端面為錐形結構，當蝸桿旋緊到圓孔的里端部時，錐形孔與蝸桿端面邊緣接觸，通過蝸桿外緣及其端面邊緣兩個方向與圓孔摩擦，從而導致蝸桿“抱死”。

2、現有技術中的蝶板在使用的過程中，由于長時間地運轉，隨著使用時間的延長，在重力作用下和其他因素的影響下，閥板會向下移動，從而會極大地降低蝶閥的密封性，給使用者的使用帶來了極大的不便，同時也會給使用企業造成經濟損失。

經檢索，發現一種高密封性的蝶閥，其技術方案要點是所述環形凸臺外側壁設有若干安裝孔，若干安裝孔均勻圓周分布在環形凸臺外側壁，所述安裝孔內設有彈簧，所述彈簧長度大于安裝孔的深度，彈簧一端與安裝孔底壁相抵觸，另一端與密封圈的內壁相抵觸。

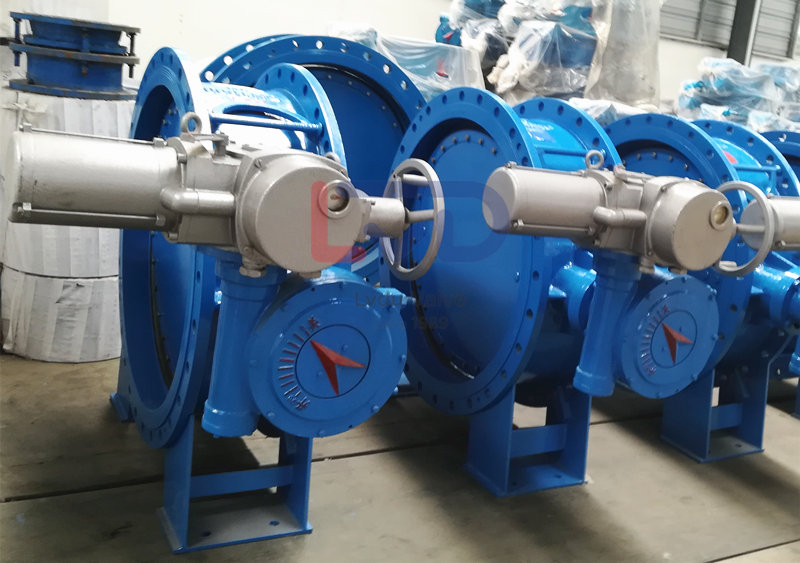

高密封耐腐蝕大口徑法蘭蝶閥結構簡單、設計科學合理，密封性能高，通過小小墊片的安裝，解決的蝸桿“抱死”問題的發生，安裝簡單、成本低；通過定位銷軸的設置不僅保證了閥軸上、下端部的同軸度，而且防止閥板在重力的作用下向下移動，提高了閥門的密封性能；通過軸承的設置減小了閥板的扭力。高密封耐腐蝕大口徑蝶閥具有流阻小、密封可靠、啟閉迅速、使用壽命長。
